Instalacija Rehau SOLECT termalnih solarnih panela na krovu Amadea

20 November 2008 - Komentari (6)

Izgradnja

Amadeo krov je kompletno postavljen, što nam je omogućilo da krenemo sa instalacijom solarnih panela. Svih 12 solarnih panela je instalirano na južnoj strani Amadeo krova. Rehau sertfikovani instalater, Kombo, je uradio instalaciju. Sada ostaje da se paneli povežu sa centralnim bojlerima u sklopu rada na unutrašnjim instalacijama.

Instalacija držača za panele

Pozicioniranje solarnih kolektora je bilo koordinirano za vreme instalacije krova između ekipa Kombo i COPA. Držači za panele su ušrafljeni u drvenu konstrukciju krova. Octava ploče prelaze preko njih da bi se obezbedila bolja zaštita od padavina.

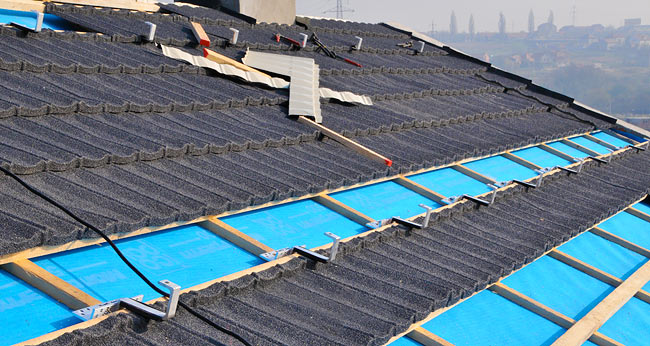

Držači za profile panela pričvršćeni na krovu.

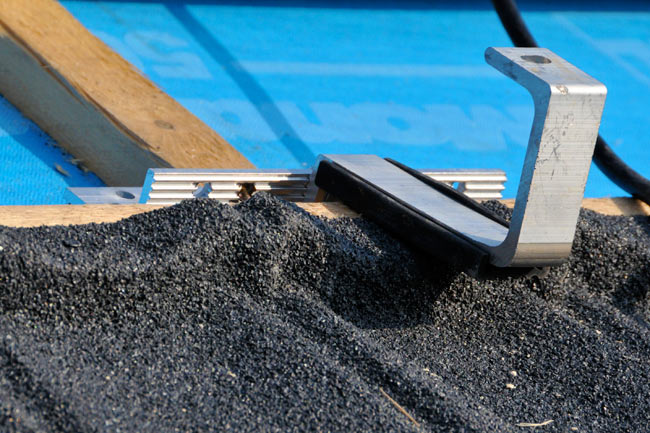

Detalj držača za profile solarnih panela.

Instalacija profila za panele

Specijalno napravljeni profili se vezuju za držače, i služe kao nosači za solarne kolektore. Na vrhu i dnu vertikalnih profila, nalaze se 2 horizontalne šine na koje se postavljanju kolektori.

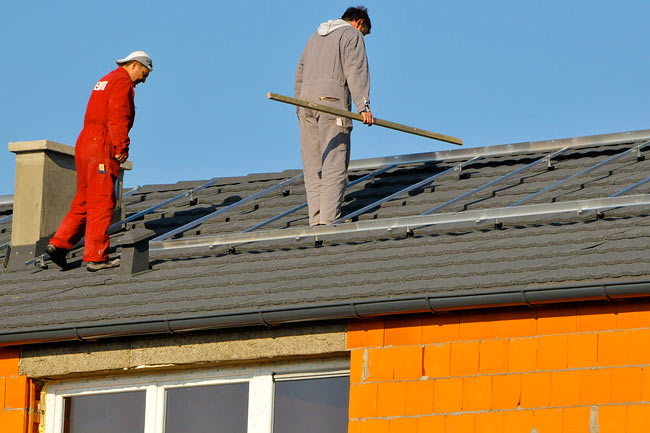

Nosači od profila za solarne kolektore u toku postavljanja na krov.

Zbog pozicije dimnjaka i nekoliko ventilacionih kanala, podelili smo panele u dve grupe, 5 na levo od dimnjaka i 7 na desnoj strani.

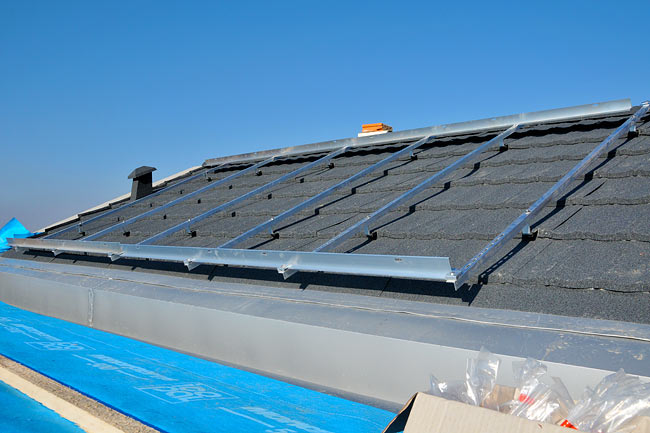

Nosači za solarne kolektore na levom delu krova.

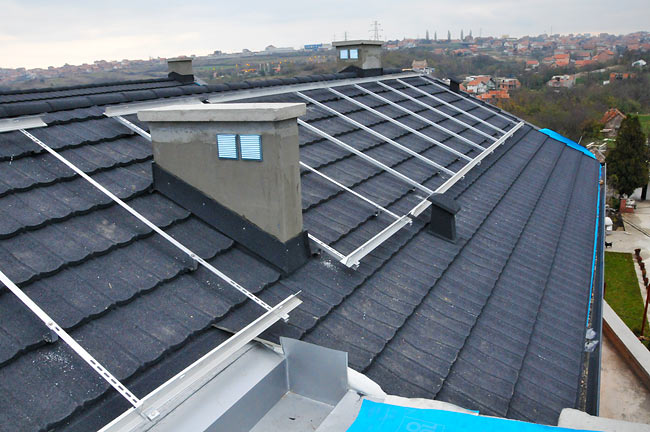

Nosači za solarne kolektore na desnom delu krova.

Instalacija solarnih panela

Jedan Rehau SOLECT kolektor je 2m visok i 1.18m širok i težak oko 45kg. Može biti prenešen od strane dve osobe, mada je samo podizanje na krov dosta delikatan posao. Bruto površina jednog panela je 2.36m² za neto korisnu površinu od 2,14m².

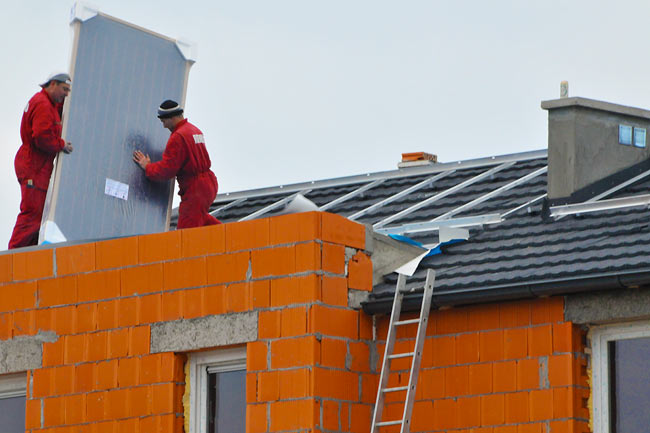

Podizanje jednog solarnog kolektora.

Paneli se postavljaju u prostor između gornjih i donjih horizontalnih šina. Jednom namešteni oni se pričvršćuju za šine.

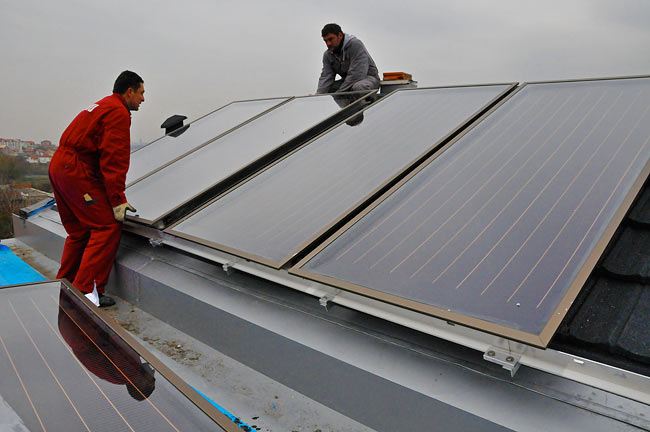

Postavljanje jednog solarnog panela između 2 horizontalne nosive šine.

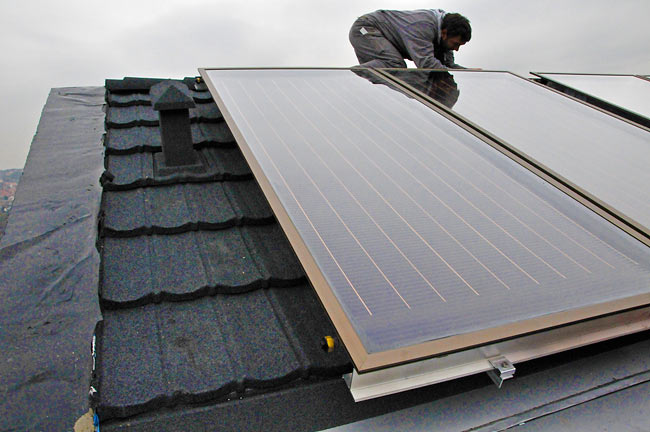

Pričvršćivanje solarnog kolektora na vrh nosive šine.

Amadeo ima 12 Rehau SOLECT kolektora koji zauzimaju južni deo krova. Ukupna korisna neto površina je 25.7m². Oni će kasnije biti povezani sa 2 centralna bojlera ukupnog kapaciteta od 1000 litara.

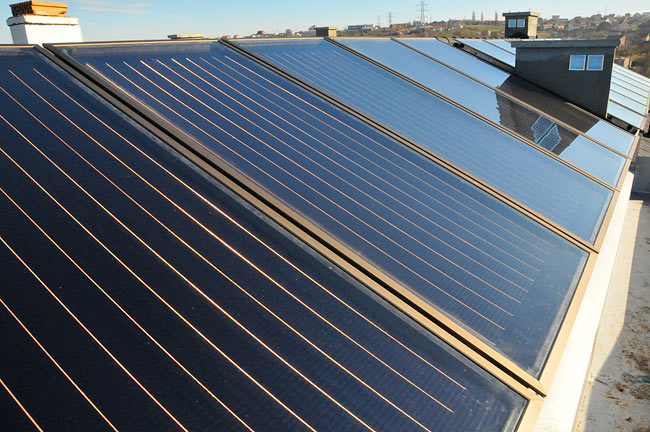

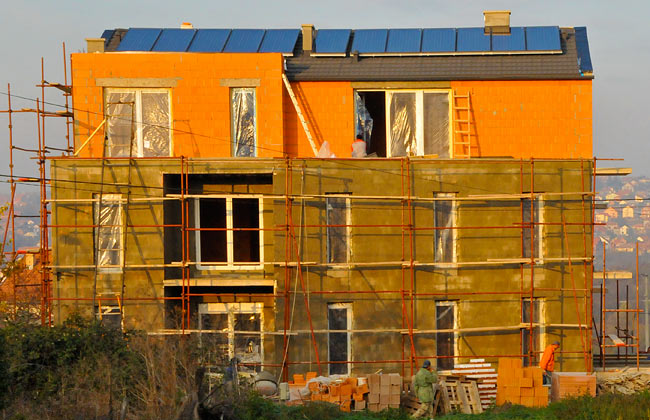

Svih 12 solarnih kolektora instaliranih na krovu Amadea.

Povezivanje solarnih panela

Solarni kolektori si vezani u 2 nezavisne grupe od 6. To znači da hladna voda ulazi na jednu stranu jedne grupe i cirkuliše sukcesivno od jednog panela do drugog u grupi od 6 za vreme zagrevanja na suncu. Zagrejana voda potom izlazi na izlazu iz zadnjeg panela u grupi i vraća se nazad do bojlera.

Montiranje solarnih kolektora u 2 grupe po 6, međusobno povezanih.

Zbog dimnjaka, grupa od 6 panela na levo ima jedan panel koji je postavljen malo dalje. Unutar jedne grupe, paneli su međusobno povezani.

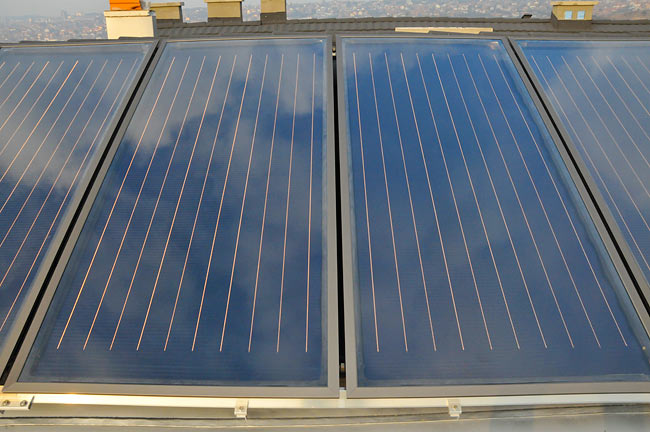

Konekcija između solarnih kolektora za jednu grupu od 6.

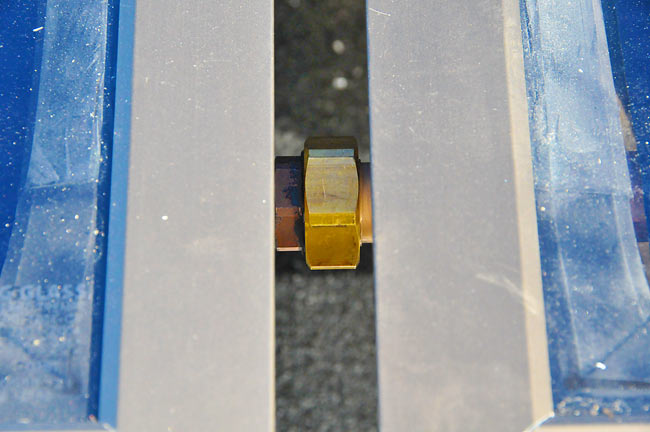

Detalj konekcije između solarnih kolektora.

Ostaje još da se napravi veza između početka i kraja 2 grupe od 6 panela i bojlera jednom kada se i oni ugrade.

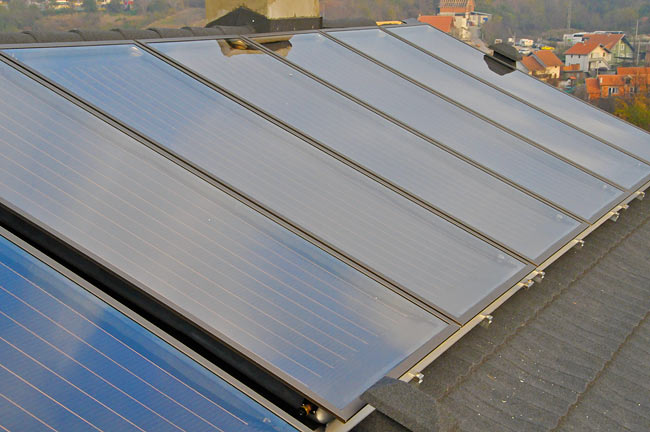

Desna grupa solarnih kolektora sa 6 panela u nizu.

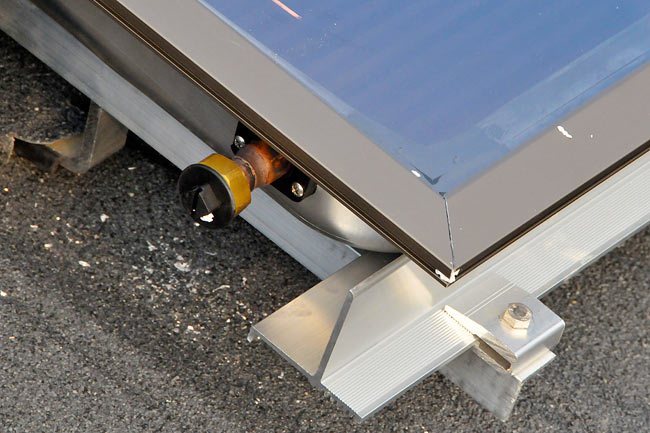

Detalj konekcije za jedan kolektor i kraj jedne grupe od 6.

Uskoro ćemo morati prekriti panele da ne bi došlo do njihovog oštećenja usled izloženosti suncu bez cirkulacije vode u njima.
