Amadeo II ploča prvog sprata i instalacija AVI Thermokorb-a

28 February 2010 - Komentari (5)

Izgradnja

Ove godine zima je bile posebno teška u Beogradu i mi smo, kao i mnogi drugi, morali zaustaviti izgradnju za više od mesec dana. Sa dolaskom toplih dana, uspeli smo da završimo ploču prvog sprata na Amadeu II. Ovaj sprat ima dva balkona koji su morali biti izvedeni tako da bi se izbegli toplotni mostovi. Ovog puta koristili smo AVI Thermokorb, nosivi toplotni prekid iz Austrije.

Sve ploče iznad prizemlja su standardne montažne tavanice sa gredicama i puniocima. Dve specifičnosti na Amadeu II jesu činjenica da smo izolovali sve spoljašnje ivice ploče i da smo poveli računa da izbegnemo toplotne mostove nastale izgradnjom balkona.

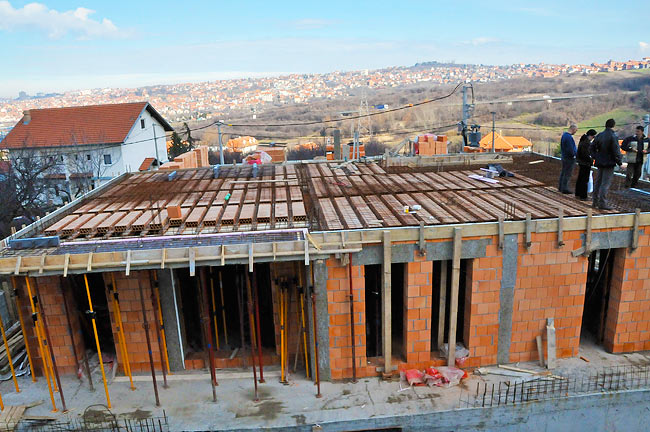

Montažna tavanica sa puniocima i gredicama na Amadeu II.

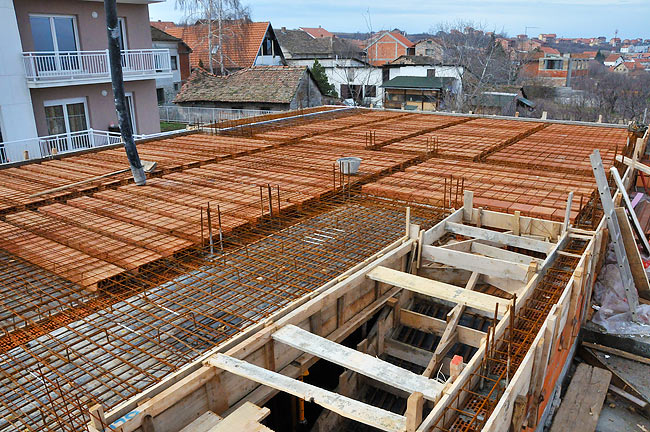

Prva ploča na Amadeu II pre nalivanja betona.

Izolacija spoljašnjih ivica ploče

Zato što gradimo sa monolitnim zidnim sistemom, gde se ne stavlja dodatna spoljna izolacija, moramo osigurati da su svi betonski delovi obavezno izolovani sa spoljašnje strane. Ovo je posebno potrebno za ploču koja je napravljena od betona.

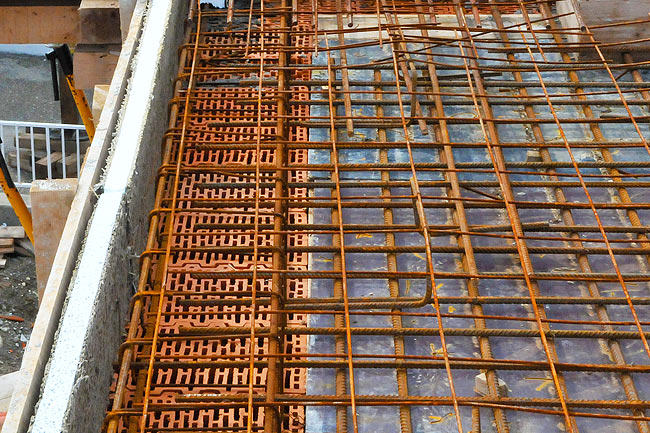

Detalj izolacije spoljašnje ivice ploče sa Tarolit-om 5cm.

Za izolaciju ploče koristimo Tarolit 5cm. To je ekspandirani polistiren pokriven sa slojem drvenih čestica koje ga čine izuzetno čvrstim.

Tretiranje toplotnih mostova na balkonima

Viseći balkoni kreiraju velike toplotne mostove, budući da betonska ploča izlazi van spoljašnje ivice zida i formira balkon. Balkon tako postaje veliki radijator rasipajući toplotu iznutra ka vani. Ovo se mora sprečiti. Za viseće bakone, elegantan način da se to uradi jeste ugradnja toplotnog prekida u ploči čime se sprečava da toplota iznutra može izaći vani preko balkona.

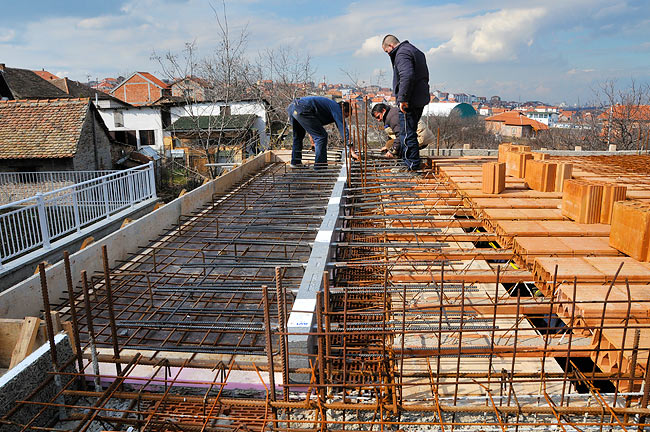

Instaliranje AVI Thermokorb-a na balkonu Amadea II.

Naravno, taj toplotni prekid mora obezbediti sigurnu vezu balkona. Ova vrsta nosivog toplotnog prekida mora biti veoma dobro projektovana i proračunata da zadovolji obe funkcije: toplotni prekid i nosivi elemenat. Ovog puta koristili smo AVI Thermokorb za ovu namenu.

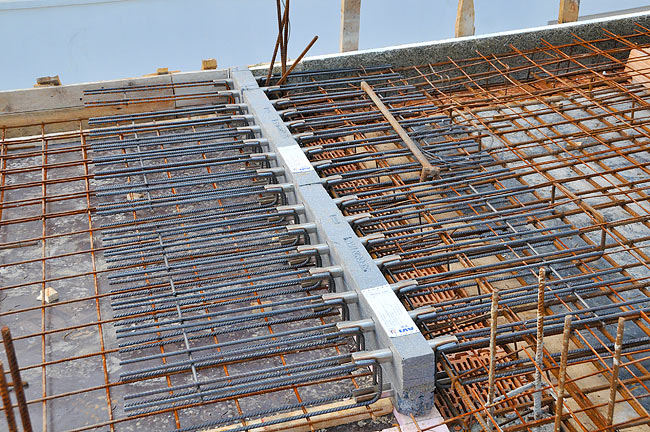

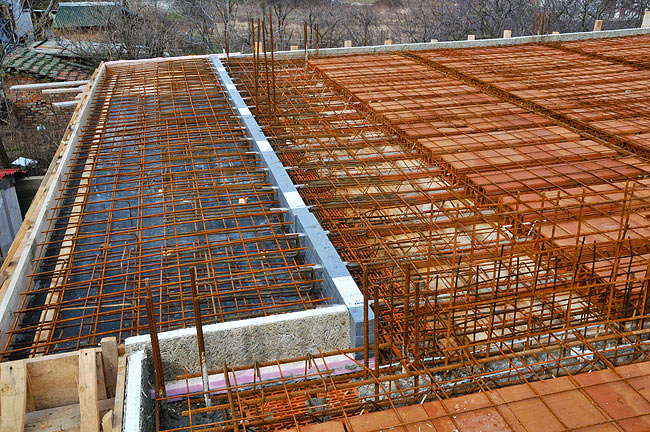

AVI Thermokorb ugrađen na balkonu Amadea II.

AVI Thermokorb postoji u nekoliko veličina zavisno od debljine balkonske ploče i sa različitom armaturom zavisno od težine koju mora izdržati i same geometrije balkona. To je veoma jak elemenat napravljen od gustog polistirena kao toplotnog prekida i čelično nerđajućih U profila na kojim su na krajevima zavarene šipke rebrastog čelika u obliku vilice.

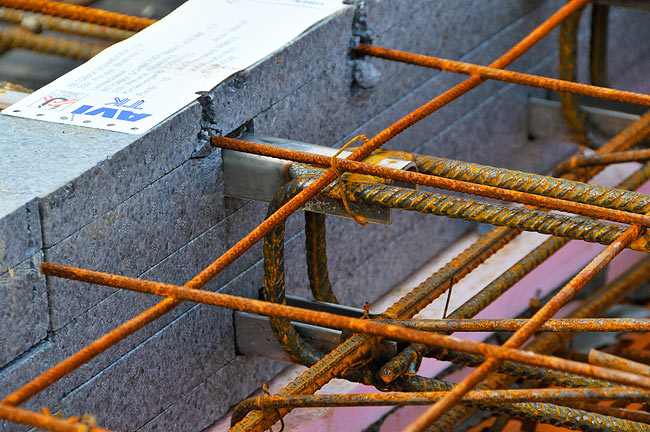

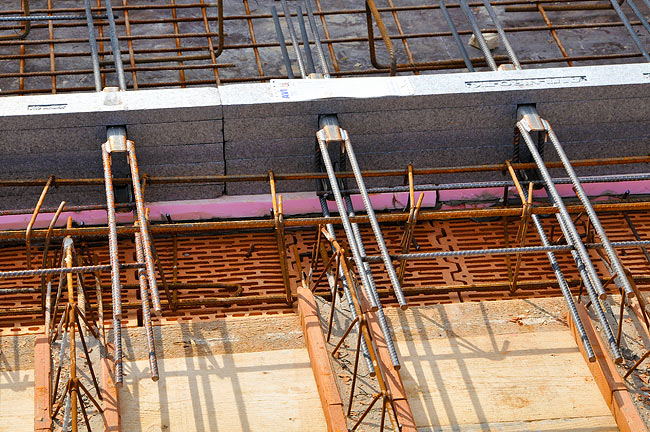

AVI Thermokorb izbliza. Možemo videti čelično nerđajući U profil sa zavarenim čeličnim šipkama.

Tanak dodatni sloj ekstrudiranog polistirena je postavljen ispod toplotnog prekida Thermokorb-a da bi tačno odgovarao debljini ploče.

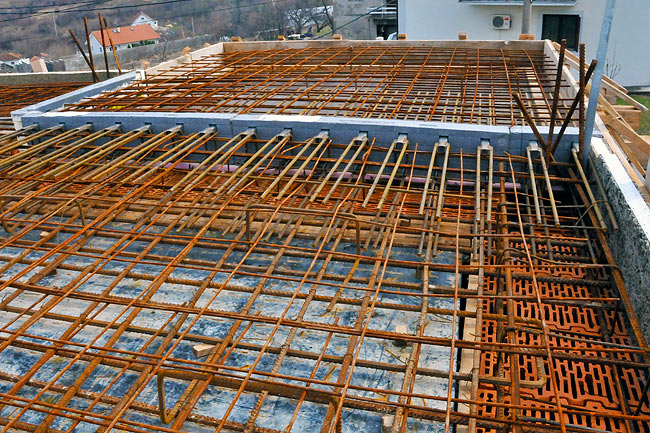

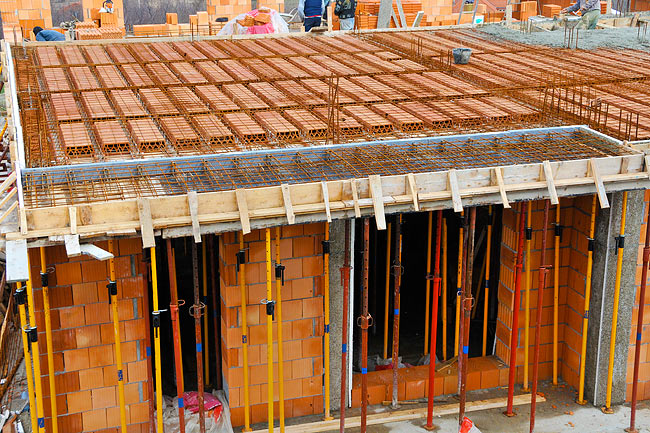

Dva balkona završena sa AVI Thermokorb.

Veoma važno pravilo koje se mora poštovati, kada se koristi ovakav tip toplotnog prekida na visećim balkonima, jeste da se ostavi ekvivalentno betonsko polje ispred balkona kao što je sami balkon. Na montažnim pločama, to znači ostaviti mesto koje će biti nalito betonom sa unutrašnje strane ispred balkona. To je da bi se formirao protu-teg sila prenesenih preko armarture preko iste težine.

Nalivanje betona

Za nalivanje betona, Marmil Inženjering je uradio super akrobatske poteze sa svojom pumpom za beton.

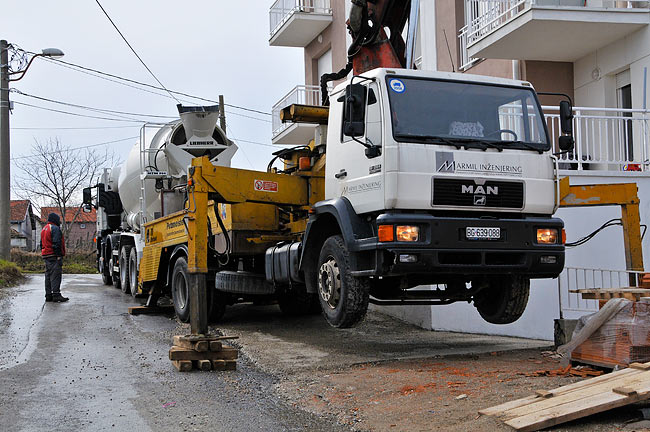

Marmil Inženjering pumpa za beton u vazduhu.

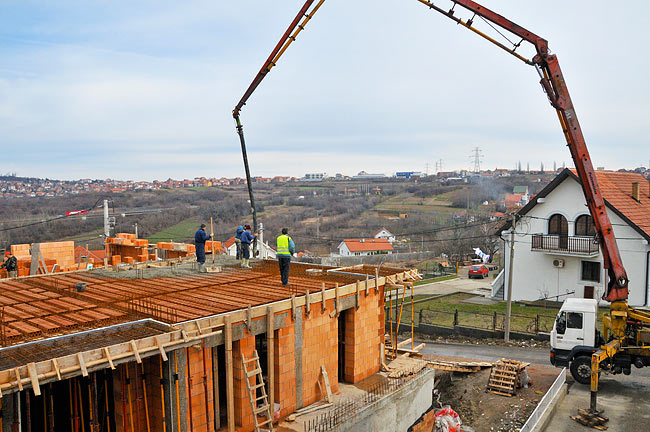

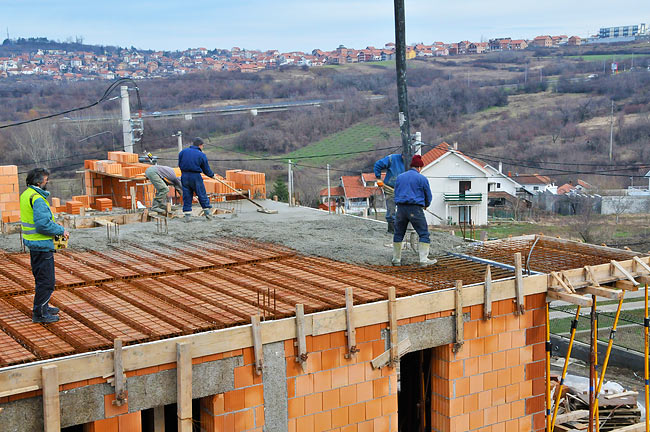

Nalivanje betona na prvu ploču sprata Amadea II.

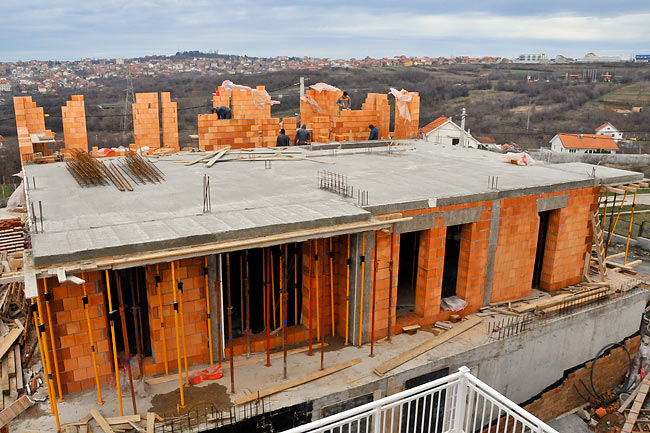

Završena ploča slikana sledećeg dana.

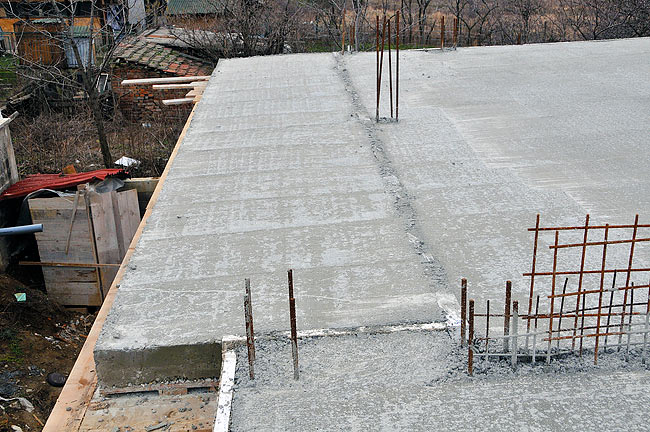

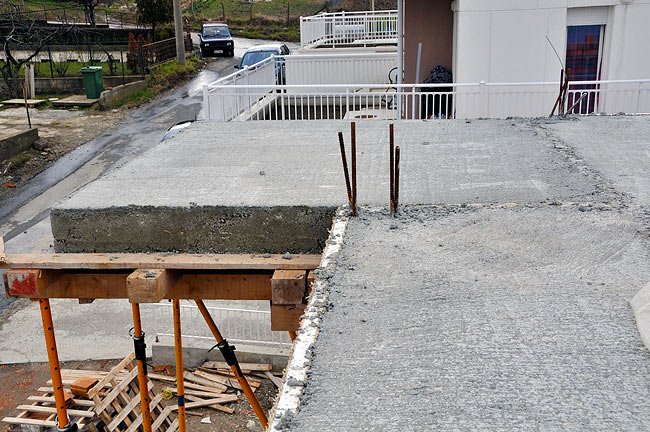

Pogled izbliza na završene balkone.
