Zidanje sa POROTHERMom - vizuelni vodič - nadvoji

25 May 2009 - Komentari (7) Izgradnja

Zidanje sa POROTHERMom - vizuelni vodič - nadvoji U zadnjem članku našeg vizuelnog vodiča o zidanju sa POROTHERMom, usredsredićemo sa na nadvoje iznad vrata i prozora, i pokazaćemo serklažne elemente koji su korišćeni kao šalung i toplotni prekid oko ploče. Nadvoji iznad prozora sa ugradnim roletnama su nejdelikatniji za izvesti i njih ćemo opisati u ovom članku.

Nadvoji iznad vrata

Nadvoji iznad vrata su urađeni koristeći prefabrikovane nadvoje od Wienerbergera. Lako ih je ugraditi i proizvode se u nekoliko dužina i 2 širine. Jedan format je 10cm širok i 8,5cm visok. Proizvodi se u dužini od 0,75m do 3,25m sa uvećanjem od 0,25m. Drugi format je 12cm širok i 6,5cm visok. Proizvodi se u dužini od 0,75m do 3m sa uvećanjem od 0,25m.

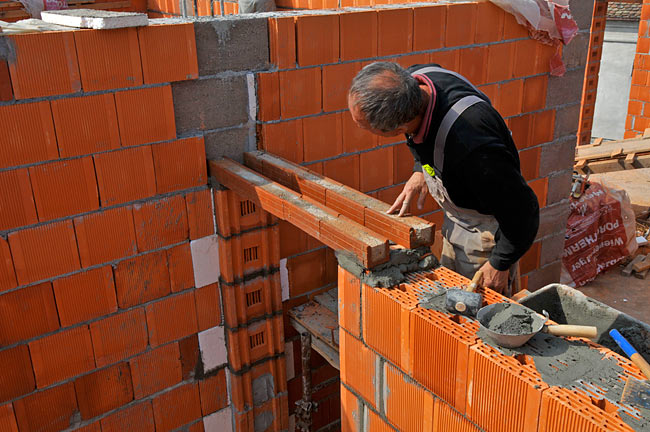

Ugradnja Wienerberger prefabrikovanih nadvoja iznad otvora na vratima

Ugradnja Wienerberger prefabrikovanih nadvoja iznad otvora na vratima (foto Beodom).

Za unutrašnje zidove, koji su 30cm debeli, koristimo tri prefabrikovana nadvoja širine 10cm. Postavljeni su na odgovarajuću visinu i namešteni da budu perfektno horizontalni.

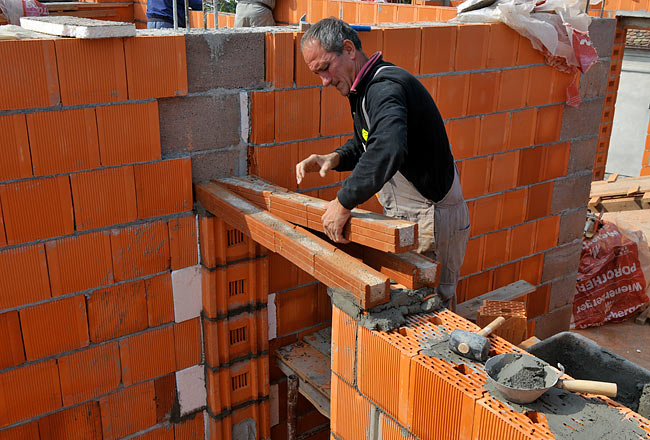

Pozicioniranje zadnjeg prefabrikovanog nadvoja iznad otvora za vrata

Pozicioniranje zadnjeg prefabrikovanog nadvoja iznad otvora za vrata (foto Beodom).

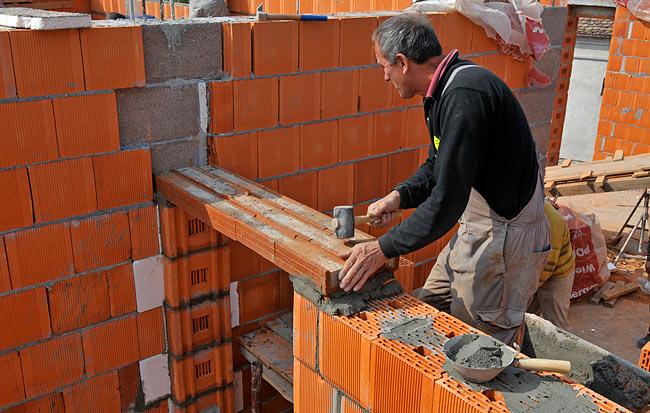

Podešavanje nadvoja iznad otvora za vrata

Podešavanje nadvoja iznad otvora za vrata (foto Beodom).

Posle postavljanja 3 nadvoja, može se zidati sledeći red POROTHERM bloka.

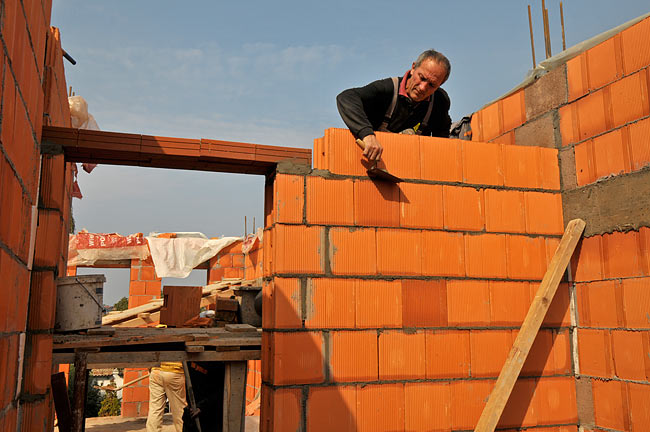

Zidanje sledećeg reda POROTHERM blokova iznad nadvoja

Zidanje sledećeg reda POROTHERM blokova iznad nadvoja (foto Beodom).

Da bi se popunio prostor iznad nadvoja do sledećeg reda blokova, moguće je koristiti sečene POROTHERM blokove ili punu ciglu, zavisno od konfiguracije. U ovom primeru, korišćena je puna cigla. Što se tiče toplotne izolacije, ovo rešenje je prihvatljivo pošto je jedna strana vrata u hodniku gde temperatura nije nikada previše niska.

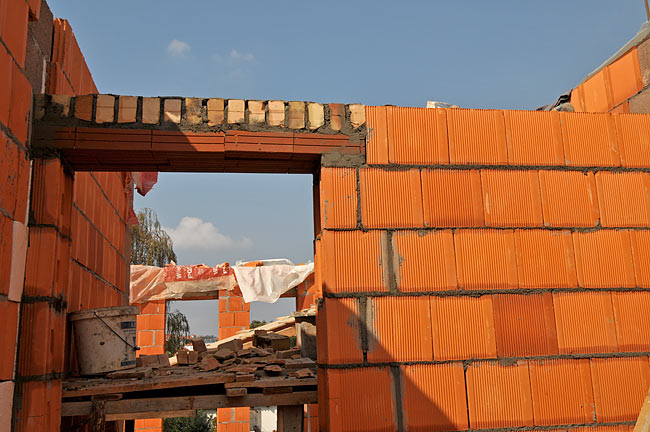

Popunjavanje prostora iznad nadvoja sa punom ciglom

Popunjavanje prostora iznad nadvoja sa punom ciglom (foto Beodom).

Način na koji se koriste blokovi ili cigla zaista zavisi od konfiguracije otvora za vrata. Dole su dva druga primera.

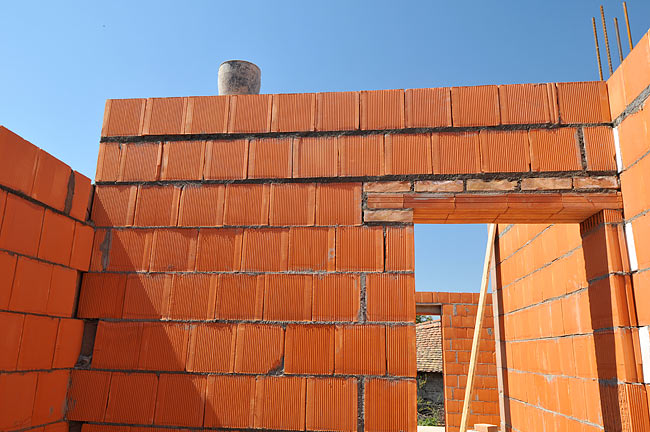

Primer otvora za vrata završenog sa Wienerberger prefabrikovanim nadvojima - 1

Primeri otvora za vrata završenih sa Wienerberger prefabrikovanim nadvojima - 2

Primeri otvora za vrata završenih sa Wienerberger prefabrikovanim nadvojima (fotografije Beodom).

Nadvoji za prozore sa ugradnim roletnama

Regularni otvori za prozore su urađeni na isti način kao i otvori za vrata, koristeći 3 nadvoja. Na zidu sa POROTHERM 38, mogu se koristiti nadvoji širine 12cm sa razmakom od 1cm imeđu njih. Na Amadeu, imali smo prozore sa ugrađenim roletnama i ovo jednostavno rešenje nismo mogli iskoristiti. Onda smo našli naše rešenje za to.

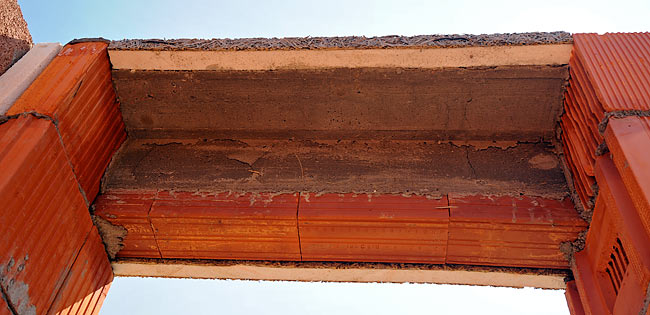

Otvor za prozor sa prostorom za ugradnu roletnu

Otvor za prozor sa prostorom za ugradnu roletnu (foto Beodom).

Kutija za roletnu je bila 21cm širine i 20cm visine. Na 38cm širokom zidu, ostavili smo ispred 17cm. U tom prostoru, postavili smo 5cm toplotne izolacije (Tarolit) i jedan nadvoj od 12cm za podršku dela iznad. Znači u debljini zida, otvor za prozore je podeljen u dva dela. Visočiji deo isped kutije roletne ojačan sa nadvojem, i tanji deo iznad kutije koji je zašalovan i urađen sa armiranim betonom.

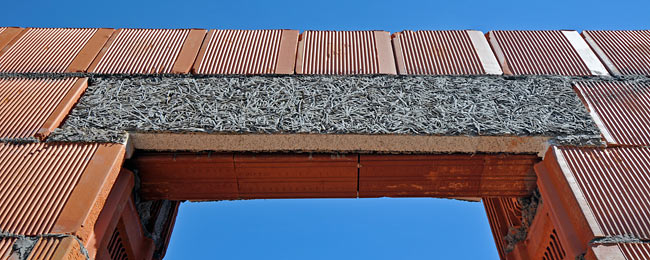

Otvor za prozor sa ugradnom roletnom sa spoljašnje strane

Otvor za prozor sa ugradnom roletnom a spoljašnje strane. Ceo spoljašnji deo je izolovan sa 5cm Tarolita (foto Beodom).

Pripremili smo nekoliko šalunga koje smo mogli iskoristiti na više otvora. Viši deo pozadi (prema spolja) je bio zatvoren sa 5cm toplotne izolacije. Plići deo napred (prema unutra) je takođe bio zatvoren sa 5cm toplotne izolacije u cilju da se obezbedi neprekidna izolacija unutar stana jer su kutije roletni i same izolovane sa iste strane.

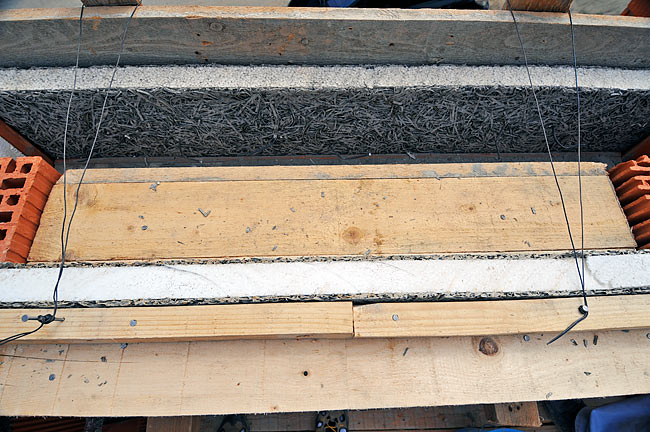

Šalung za nadvoj za prozorski otvor sa ugradnom roletnom

Šalung za nadvoj za prozorski otvor sa ugradnom roletnom (foto Beodom).

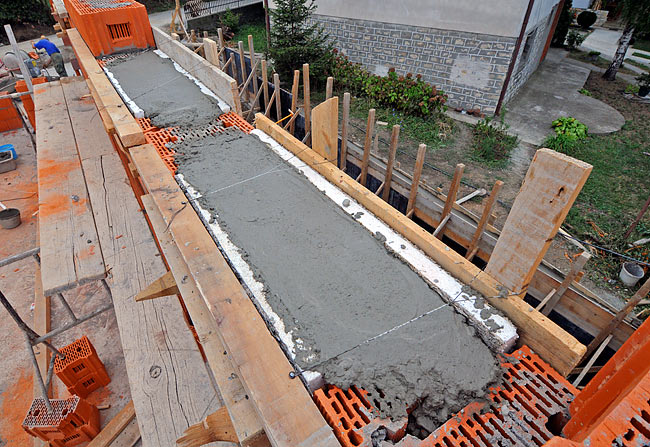

Nadvoji za prozorske otvore sa ugradnim roletnama naliveni sa betonom

Nadvoji za prozorske otvore sa ugradnim roletnama naliveni sa betonom (foto Beodom).

Debljina plićeg dela na vrhu kutije varira zavisno od širine otvora. To je ustvari armirana greda koja treba da bude dovoljno jaka da izdrži težinu reda POROTHERM blokova koji se zidaju iznad. Ispod je nadvoj za prozorski otvor koji je 2m širine.

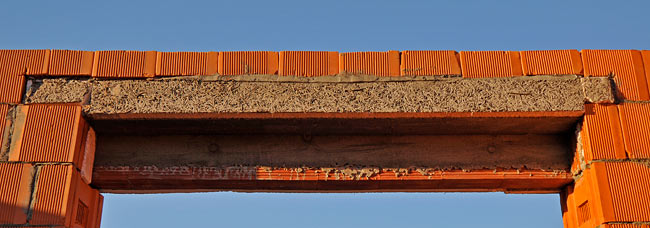

Nadvoj za prozorski otvor 2 metra širine sa ugradnom roletnom, gledano iznutra

Nadvoj za prozorski otvor 2 metra širine sa ugradnom roletnom, gledano iznutra (foto Beodom).

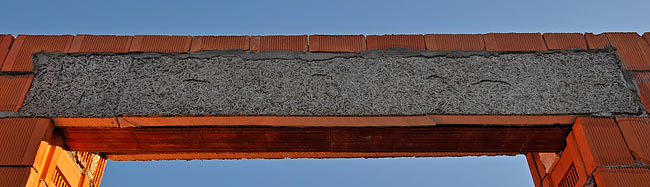

Nadvoj za prozorski otvor 2 metra širine sa ugradnom roletnom, gledano spolja

Nadvoj za prozorski otvor 2 metra širine sa ugradnom roletnom, gledano spolja (foto Beodom).

Serklažni elementi za izolaciju ploča

Wienerberger nudi specijalne elemente za izolaciju ploča. Ovi opekarski elementi daju istu površinu kao blokovi spolja i obezbeđuju 7cm toplotne izolacije. Oni ujedno čine šalung i u isto vreme sprečavaju toplotne mostove oko ploče.

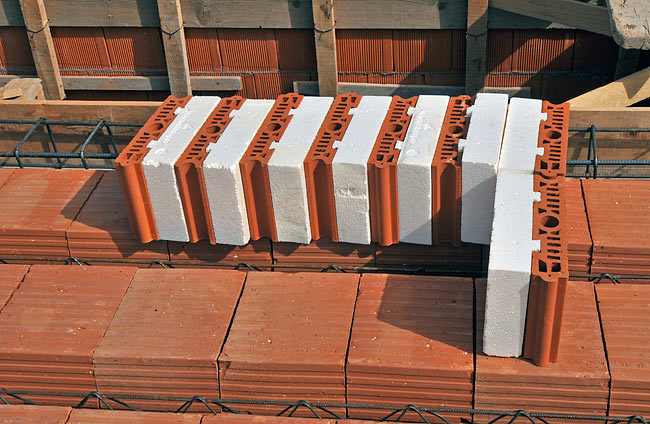

Wienerberger serklažni elementi za ploče

Wienerberger serklažni elementi za ploče (foto Beodom).

Elementi se postavljaju oko ploče na sloj maltera. Oni su 20.8cm visoki. Sa slojem maltera ispod, čine ploču 22cm visine. Što se tiče širine, elementi su 13cm (6cm za blok i 7cm za toplotnu izolaciju). Na POROTHERM 38 zidu, to ostavlja dovoljnih 25cm za armiranu gredu.

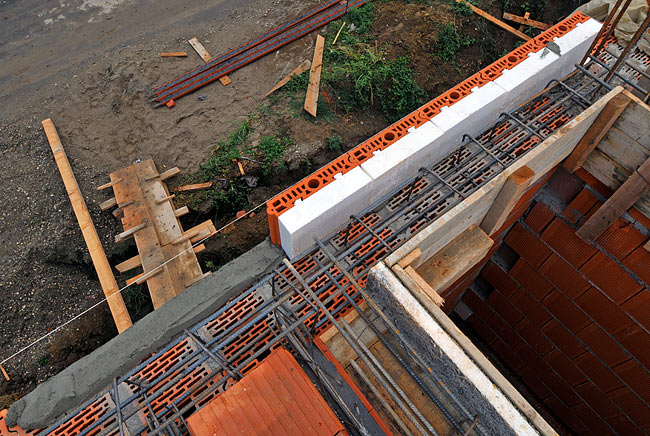

Wienerberger serklažni elementi oko ploče - 1

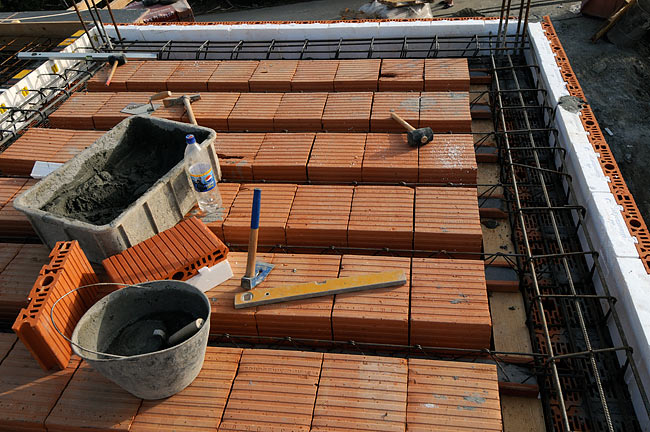

Wienerberger serklažni elementi oko ploče - 2

Wienerberger serklažni elementi oko ploče na 38cm zidu sa armiranom gredom ispred (fotografije Beodom).

Beton se može naliti direktno na ploču na nivo dat serklažnim elementima. Ispod je prikazana završena ploča.

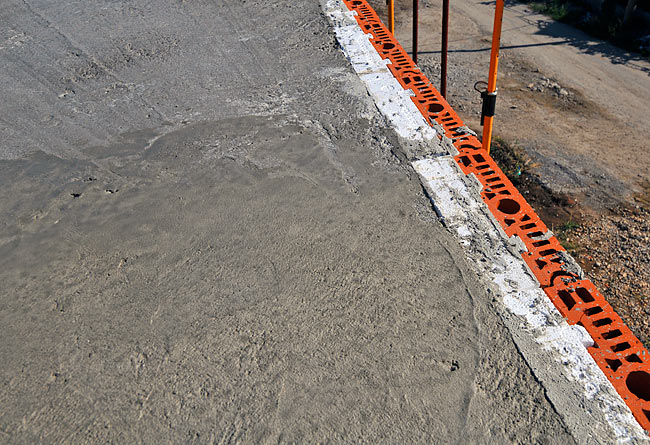

Završena ploča sa serklažnim elementima

Završena ploča sa serklažnim elementima (foto Beodom).
